4.1 — Creación de componentes visuales¶

Del libro de texto: tema 4, Creación de componentes. El libro lo resuelve con JavaBeans, Graphics y un JAR que se mete a mano en la paleta de Eclipse. Aquí hacemos exactamente el mismo trabajo de ingeniería —crear una pieza nueva, darle propiedades, probarla, documentarla y empaquetarla para reutilizarla— pero con las herramientas de 2026: Jetpack Compose, un módulo de librería y pruebas instrumentadas.

Como en las unidades anteriores, cada bloque marcado como Código N es el fichero completo que se compiló y se ejecutó: lo que lees es el código real del proyecto IsmaelUIKit, comentado línea a línea.

Resultado de aprendizaje que trabaja esta unidad¶

RA3. Crea componentes visuales valorando y empleando herramientas específicas (RD 405/2023, módulo 0488).

CE	Criterio de evaluación	Dónde se trabaja
a	Se han identificado las herramientas para diseño y prueba de componentes.	§7 previews, §9 herramientas
b	Se han creado componentes visuales.	§6 `BadgeEstado`, §10 `LienzoFiguras`
c	Se han definido sus métodos y propiedades con asignación de valores por defecto.	§4 y §6, parámetros con defecto
d	Se han determinado los eventos a los que debe responder el componente y se les han asociado las acciones correspondientes.	§6.3 `SelectorMes`, §15 caso del abono
e	Se han realizado pruebas unitarias sobre los componentes desarrollados.	§12 `BadgeEstadoTest`
f	Se han documentado los componentes creados.	§13 KDoc y previews
g	Se han empaquetado componentes.	§8 módulo `:ui` y su AAR
h	Se han programado aplicaciones cuyo interfaz gráfico utiliza los componentes creados.	app `IsmaelUIKit.demo` (las tres escenas)

🟢 Leyenda de repaso obligatorio: los textos con este fondo verde son imprescindibles para crear componentes: hay que repasarlos cada semana, porque entrarán en todas las evaluaciones del módulo.

1. Introducción y contextualización práctica¶

Hasta ahora has usado componentes: Button, TextField, Card… Los ponías, les cambiabas propiedades y les conectabas eventos. Este tema da el paso siguiente: fabricar tus propios componentes, los que la librería estándar no trae, con el mismo rigor con el que un fabricante de componentes diseña los suyos.

Diagrama de flujo: tres pantallas distintas reutilizan el mismo componente BadgeEstado desde el modulo :ui — Figura 1. El mismo componente, tres contextos. Escribirlo una vez y reutilizarlo diez es todo el sentido del tema.

¿Cuándo se crea un componente y no se copia y pega el código? La regla práctica:

Aparece dos veces en la aplicación con el mismo aspecto → componente.
Cambia el color, el texto o el tamaño, pero no la estructura → componente con parámetros.
Lo necesita otro equipo u otro proyecto → componente en un módulo de librería aparte (§8).

Un componente es código probado y reutilizable que se comunica con el resto a través de su interfaz pública: sus parámetros de entrada y sus eventos de salida. Todo lo que no esté en esa interfaz es interno y puede cambiar sin romper a nadie.

2. Desarrollo de software en componentes¶

El libro lo explica con historia: programar “en componentes” significa ensamblar piezas hechas en vez de escribirlo todo. Las ventajas son siempre las mismas:

Ventaja	Qué significa en el día a día
Reutilización	Escribes la pieza una vez; la usas en todas las pantallas y proyectos.
Fiabilidad	El componente ya se probó una vez; no se vuelve a probar desde cero.
Coste y plazo	Montar pantallas pasa de “escribir” a “componer”.
Consistencia	Si el botón de “aceptar” es uno solo, se ve igual en toda la app.
Mantenimiento	Cambiar el verde de “Completado” es tocar una línea, no veinte pantallas.

Cómo se empaquetaba antes y cómo se empaqueta hoy:

Concepto del libro (2020)	Equivalente en 2026
Clase JavaBean en un `.jar`	`@Composable` en un módulo de librería Android
Añadir el JAR a la paleta de Eclipse	`implementation(project(":ui"))` en `build.gradle.kts`
`.jar` (solo clases)	`.aar` (clases + recursos + manifiesto)
“Proyecto de componente”	Módulo `:ui` dentro del mismo proyecto Gradle, o repositorio aparte
Publicarlo a un compañero copiándole el JAR	Publicarlo a un repositorio Maven (Maven Local, GitHub Packages, Artifacts)

3. Concepto de componente y características¶

Un componente de interfaz es una pieza de código que dibuja una parte de la pantalla y se comporta de forma predecible. Para que merezca ese nombre, se le piden seis cosas:

Interfaz pública clara: parámetros con tipos y nombres que se entienden sin leer el interior.
Valores por defecto sensatos: quien lo usa puede llamarlo con lo mínimo (BadgeEstado(Estado.OK)).
Sin efectos surprises: no guarda datos “en un sitio raro”, no escribe ficheros, no lanza redes.
Comunicación por eventos: informa de lo que pasa con *lambda*s (onSeleccion), no rebuscando en la pantalla.
Aislado y portable: no depende de una Activity concreta ni de un paquete de la aplicación.
Documentado y probado: trae explicación, previsualizaciones y al menos una prueba.

En Compose, un componente es una función @Composable. No hay que heredar de ninguna clase base ni registrarla en ninguna paleta: si es @Composable, el editor la entiende, la previsualiza y Layout Inspector la muestra.

4. Propiedades y atributos¶

Definición del libro

Las propiedades de un componente definen los datos públicos que forman la apariencia y el comportamiento del objeto, y se consultan o modifican mediante métodos.

En Java eso se materializaba en el patrón JavaBean: campo privado + getX()/setX(). En Compose las propiedades son parámetros de la función, y el “valor por defecto” es directamente el valor por defecto del parámetro:

Concepto JavaBean (libro)	Equivalente Compose	Ejemplo real de esta unidad
Propiedad `font` con getter/setter	Parámetro `style: TextStyle`	`MaterialTheme.typography.labelLarge`
Valor por defecto en el setter	Valor por defecto del parámetro	`texto: String = estado.etiqueta`
Propiedad opcional booleana	`Boolean` con defecto	`conPunto: Boolean = true`
Propiedad de color con cálculo	Expresión en el defecto	`relleno = estado.acento.copy(alpha = 0.15f)`
Método `paintComponent(...)`	Cuerpo de la `@Composable`	El `Row { ... }` que dibuja la píldora
Evento con `ActionListener`	Parámetro lambda	`onSeleccion: (Int) -> Unit`

Tres detalles que se preguntan en el examen y que deciden si un componente es bueno:

modifier: Modifier = Modifier SIEMPRE como primer parámetro opcional: es lo que permite a quien te llama colocar y dar tamaño a tu componente sin tocarte el código.
Un parámetro con valor por defecto es documentación: dice qué es opcional y cuál es el comportamiento normal.
Si una propiedad se calcula a partir de otra, calcúlala en el defecto (estado.acento.copy(alpha = 0.15f)) en vez de obligar a quien te llama a repetirlo.

4.1. JavaBean: por qué se menciona y por qué ya no se escribe¶

El libro dedica un apartado entero a JavaBean: clase pública con constructor sin argumentos, que implementa Serializable, con propiedades privadas accesibles por getX()/setX() y eventos por escucha. Con esas reglas, los componentes se podían instanciar por reflexión desde el editor visual.

De JavaBean nos queda la idea —datos públicos bien definidos, constructor sencillo, comportamiento predecible— y nos sobra la sintaxis: Kotlin convierte cada propiedad en getter/setter automáticamente.

// El mismo dato en las tres generaciones de lenguaje que vas a ver en el ciclo.

// 1) JavaBean clásico: 8 lineas para un solo dato
public class Badge {
    private String texto;              // propiedad privada
    public String getTexto() { return texto; }    // getter
    public void setTexto(String t) { texto = t; } // setter
}

// 2) Kotlin: la propiedad, el getter y el setter caben en una linea
class Badge { var texto: String = "" }

// 3) Compose: la propiedad es un parametro de la funcion que dibuja
@Composable fun Badge(texto: String = "") { /* ... */ }

Y hay un motivo técnico para el cambio de modelo: en Compose no existe una instancia viva del componente a la que “ponerle” un valor. Cada vez que cambia un dato, la función se vuelve a ejecutar y produce la nueva pantalla. Por eso las propiedades son parámetros de entrada, y las “modificaciones” se devuelven al llamador con un evento.

5. El proyecto donde vive todo el tema¶

El tema se trabaja en el proyecto IsmaelUIKit, con dos módulos. Esta estructura es el equivalente moderno al “proyecto de componente + proyecto de aplicación” del libro:

flowchart TD
    A["modulo :app<br/>com.example.uikit.demo<br/>la aplicacion de ejemplo"] -->|implementation project(:ui)| B["modulo :ui<br/>com.example.uikit<br/>el kit de componentes"]
    B --> C["BadgeEstado<br/>pildora de estado"]
    B --> D["SelectorMes<br/>desplegable con evento"]
    B --> E["LienzoFiguras<br/>dibujo con DrawScope"]
    B --> F["Estado<br/>enum con color y texto"]
    B --> G["Pruebas: BadgeEstadoTest"]

El fichero que declara los módulos (settings.gradle.kts) y la configuración del módulo de librería son los que hacen de “ Añadir a la paleta” del libro:

settings.gradle.kts

rootProject.name = "IsmaelUIKit"
include(":app")   // la aplicacion de demostracion
include(":ui")    // el kit de componentes: aqui viven los componentes creados en clase

ui/build.gradle.kts (el empaquetado, explicado en el apartado 8)

plugins {
    alias(libs.plugins.android.library)     // <-- libreria, no aplicacion
    alias(libs.plugins.kotlin.compose)      // procesador de @Composable
}

android {
    namespace = "com.example.uikit"         // paquete raiz del componente
    compileSdk { version = release(37) }
    defaultConfig {
        minSdk = 24                         // desde aqui hacia arriba sabe funcionar el kit
        testInstrumentationRunner = "androidx.test.runner.AndroidJUnitRunner"
    }
    buildFeatures { compose = true }
}

dependencies {
    api(platform(libs.androidx.compose.bom))        // api: quien nos use ve Compose
    api(libs.androidx.compose.foundation)
    api(libs.androidx.compose.material3)
    api(libs.androidx.compose.ui)
    api(libs.androidx.compose.ui.graphics)
    implementation(libs.androidx.compose.ui.tooling.preview)
    debugImplementation(libs.androidx.compose.ui.tooling)

    androidTestImplementation(platform(libs.androidx.compose.bom))   // pruebas en dispositivo
    androidTestImplementation(libs.androidx.compose.ui.test.junit4)
    androidTestImplementation(libs.androidx.junit)
    androidTestImplementation(libs.androidx.espresso.core)
    debugImplementation(libs.androidx.compose.ui.test.manifest)
}

6. Creación de un nuevo componente: `BadgeEstado`¶

Empezamos por el caso más simple que cumple todas las reglas: una píldora de estado con un punto de color y un texto. El libro seguía la misma ruta: partir de un componente existente y añadirle lo que le falta (aquí partimos de Row, Text y Box de Material 3).

6.1. El enum que trae las propiedades puestas¶

ui/src/main/java/com/example/uikit/Estado.kt

package com.example.uikit

import androidx.compose.ui.graphics.Color

/**
 * Los tres estados que sabe representar el kit.
 *
 * Es un `enum class` con datos: cada valor se construye con las **propiedades** que el
 * componente necesita para pintarse. Así el color y el mensaje viajan *dentro* del estado
 * y no repartidos por las pantallas: cambiar el verde de "Completado" es tocar una línea.
 *
 * @param etiqueta texto que ve el usuario en el componente
 * @param acento color de referencia (punto, texto y borde) del estado
 * @param mensaje frase larga para los sitios donde el estado se explica, no se sólo pinta
 */
enum class Estado(
    val etiqueta: String,
    val acento: Color,
    val mensaje: String,
) {
    OK("Completado", Color(0xFF1B5E20L), "Todo en orden"),
    AVISO("Revisa", Color(0xFFB26A00L), "Hay algo que conviene mirar"),
    ERROR("Fallido", Color(0xFFB00020L), "Algo no ha funcionado"),
}

6.2. El componente¶

Código 1. Fichero completo de BadgeEstado, incluido su @Preview. Es el código que produjo la Figura 2.

ui/src/main/java/com/example/uikit/BadgeEstado.kt

package com.example.uikit

import androidx.compose.foundation.background
import androidx.compose.foundation.layout.Arrangement
import androidx.compose.foundation.layout.Box
import androidx.compose.foundation.layout.Row
import androidx.compose.foundation.layout.padding
import androidx.compose.foundation.layout.size
import androidx.compose.foundation.shape.CircleShape
import androidx.compose.foundation.shape.RoundedCornerShape
import androidx.compose.material3.MaterialTheme
import androidx.compose.material3.Text
import androidx.compose.runtime.Composable
import androidx.compose.ui.Alignment
import androidx.compose.ui.Modifier
import androidx.compose.ui.draw.clip
import androidx.compose.ui.graphics.Color
import androidx.compose.ui.platform.testTag
import androidx.compose.ui.tooling.preview.Preview
import androidx.compose.ui.unit.dp

/**
 * Componente: chivato de estado con punto de color y texto.
 *
 * Cada parametro es una **propiedad** del componente (lo que el libro resolvia con
 * getters y setters del JavaBean, aqui son parametros con valor por defecto).
 *
 * @param estado unico dato obligatorio: de el salen color, punto y texto por defecto
 * @param texto permite sustituir la etiqueta del estado sin crear otro componente
 * @param modifier hereda la posicion y el tamano que decida quien nos llama
 * @param conPunto apaga el punto de color para las listas donde ya sobra
 * @param relleno color de fondo; por defecto el acento del estado al 15% de opacidad
 */
@Composable
fun BadgeEstado(
    estado: Estado,
    texto: String = estado.etiqueta,
    modifier: Modifier = Modifier,
    conPunto: Boolean = true,
    relleno: Color = estado.acento.copy(alpha = 0.15f),
) {
    Row(
        modifier = modifier
            .testTag("badge_" + estado.name)          // nombre estable para las pruebas
            .clip(RoundedCornerShape(percent = 50))    // recorte en "pastilla": esquinas al 50%
            .background(relleno)                       // fondo del color del estado, apagado
            .padding(horizontal = 12.dp, vertical = 6.dp),
        verticalAlignment = Alignment.CenterVertically, // punto y texto, centrados en su fila
        horizontalArrangement = Arrangement.spacedBy(8.dp),
    ) {
        if (conPunto) {
            Box(
                Modifier
                    .size(10.dp)                       // diametro del punto
                    .clip(CircleShape)                 // caja cuadrada -> circulo
                    .background(estado.acento),        // el color puro del estado
            )
        }
        Text(
            text = texto,
            color = estado.acento,
            style = MaterialTheme.typography.labelLarge, // la tipografia la decide el tema, no el componente
        )
    }
}

/** Documentacion viva: la propia pantalla de diseno ensena como se ve el componente. */
@Preview(name = "BadgeEstado · tres estados", showBackground = true)
@Composable
private fun VistaPreviaBadge() {
    Row(horizontalArrangement = Arrangement.spacedBy(8.dp)) {
        BadgeEstado(estado = Estado.OK)
        BadgeEstado(estado = Estado.AVISO)
        BadgeEstado(estado = Estado.ERROR, conPunto = false)
    }
}

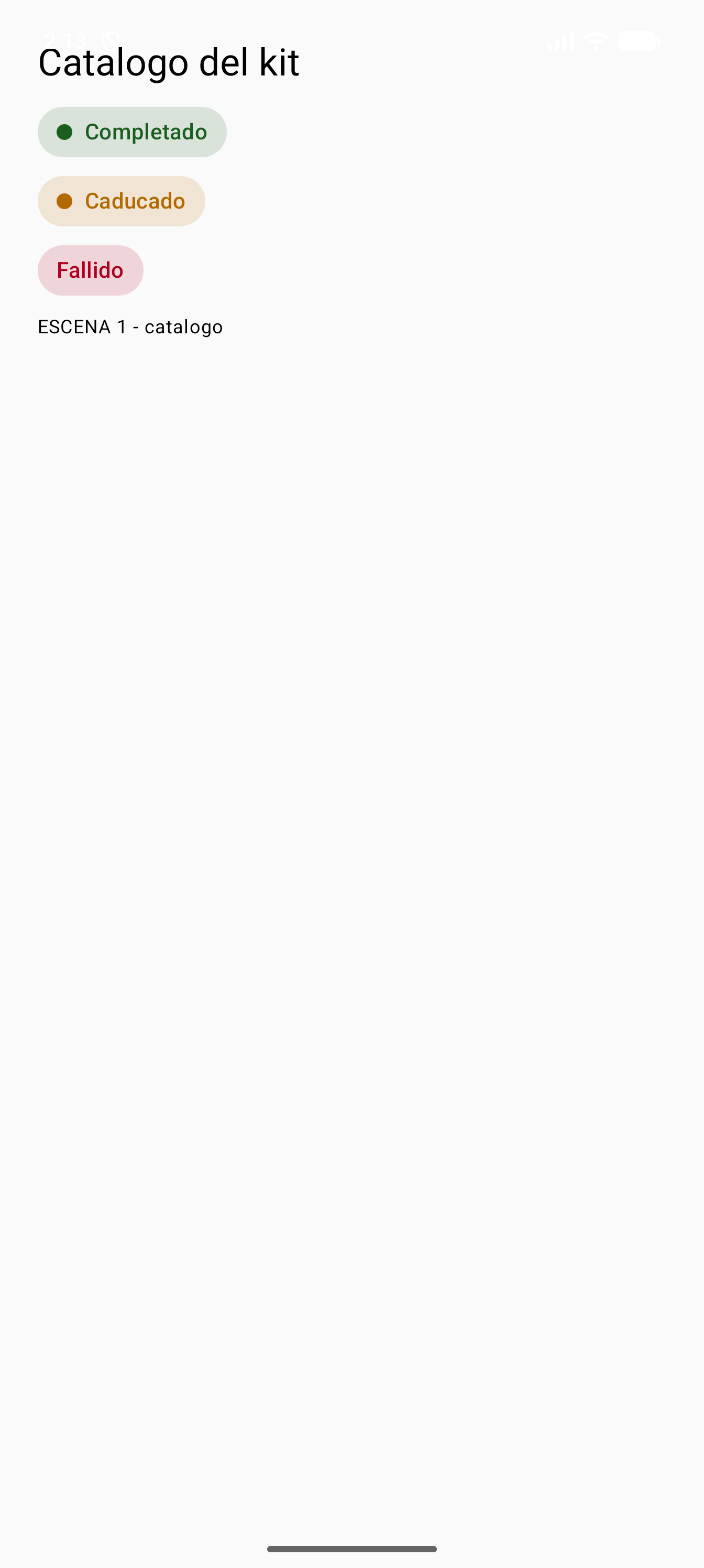

Pantalla Catalogo del kit con tres pildoras: Completado en verde con punto, Caducado en ambar con punto y Fallido en rosa sin punto — Figura 2. El Código 1 en ejecución: las tres llamadas del `@Preview`, ejecutadas en la app de demostración. La primera usa todos los valores por defecto; la segunda solo cambia `texto`; la tercera apaga el punto con `conPunto = false`.

Fíjate en lo que no hace el componente: no sabe en qué pantalla está, no sabe qué idioma habla, no crea estado propio. Un componente sin estado propio es más fácil de reutilizar: el estado lo decide quien lo usa, y el componente solo dibuja lo que le cuentan.

6.3. Un componente con evento: `SelectorMes`¶

El libro usaba un JMonthChooser de terceros y lo añadía a la paleta. Nosotros lo escribimos: el desplegable de meses es el mismo componente, con la diferencia de que devuelve información a la pantalla.

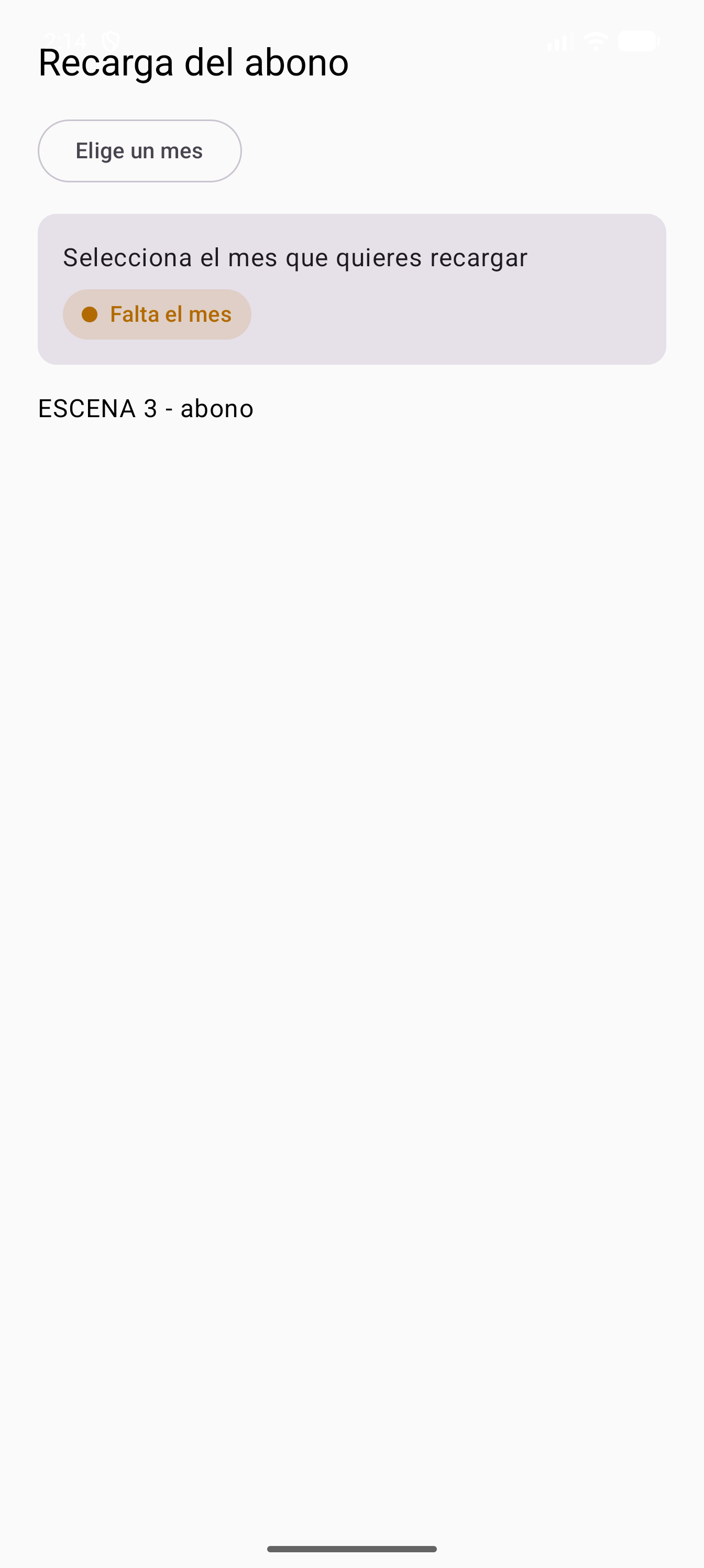

Código 2. Fichero completo, con sus dos @Preview. El botón «Elige un mes» de la Figura 5 lo pinta este código.

ui/src/main/java/com/example/uikit/SelectorMes.kt

package com.example.uikit

import androidx.compose.foundation.layout.Box
import androidx.compose.material3.DropdownMenu
import androidx.compose.material3.DropdownMenuItem
import androidx.compose.material3.OutlinedButton
import androidx.compose.material3.Text
import androidx.compose.runtime.Composable
import androidx.compose.runtime.getValue
import androidx.compose.runtime.mutableIntStateOf
import androidx.compose.runtime.remember
import androidx.compose.runtime.setValue
import androidx.compose.ui.Modifier
import androidx.compose.ui.platform.testTag
import androidx.compose.ui.tooling.preview.Preview

/** Los doce meses: la lista es una propiedad mas, se puede sustituir por otro calendario. */
val MESES = listOf(
    "Enero", "Febrero", "Marzo", "Abril", "Mayo", "Junio",
    "Julio", "Agosto", "Septiembre", "Octubre", "Noviembre", "Diciembre",
)

/**
 * Componente: desplegable de meses con estado interno.
 *
 * El libro hacia esto con un `JMonthChooser` de Swing y lo pintaba a mano con Graphics.
 * Aqui el componente se guarda solo si esta abierto el menu (estado interno) y **avisa**
 * al exterior por un evento: `onSeleccion`, la pareja moderna de "asociar acciones al evento".
 *
 * @param mesSeleccionado 1..12: el control es "controlado", manda quien nos usa
 * @param onSeleccion evento: se dispara con el numero de mes cuando el usuario elige uno
 * @param modifier posicion y tamano decididos por la pantalla
 * @param textoVacio etiqueta del boton cuando aun no hay eleccion
 */
@Composable
fun SelectorMes(
    mesSeleccionado: Int?,
    onSeleccion: (Int) -> Unit,
    modifier: Modifier = Modifier,
    textoVacio: String = "Elige un mes",
) {
    var abierto by remember { mutableIntStateOf(0) }   // 0 = cerrado, 1 = abierto (estado interno)
    Box(modifier) {
        OutlinedButton(
            onClick = { abierto = 1 },                  // evento de apertura
            modifier = Modifier.testTag("selector_mes"),
        ) {
            Text(mesSeleccionado?.let { MESES[it - 1] } ?: textoVacio)
        }
        DropdownMenu(expanded = abierto == 1, onDismissRequest = { abierto = 0 }) {
            MESES.forEachIndexed { indice, nombre ->
                DropdownMenuItem(
                    text = { Text(nombre) },
                    onClick = {                          // el evento propaga el numero, no el nombre:
                        abierto = 0                      // la pantalla decide que hacer con el mes
                        onSeleccion(indice + 1)
                    },
                    trailingIcon = if (indice + 1 == mesSeleccionado) {
                        { Text("ok") }                   // marca la opcion activa
                    } else {
                        null
                    },
                )
            }
        }
    }
}

@Preview(name = "SelectorMes · sin elegir", showBackground = true)
@Composable
private fun VistaPreviaSelectorVacio() {
    SelectorMes(mesSeleccionado = null, onSeleccion = {})
}

@Preview(name = "SelectorMes · con eleccion", showBackground = true)
@Composable
private fun VistaPreviaSelectorElegido() {
    SelectorMes(mesSeleccionado = 3, onSeleccion = {})
}

Dos estados, dos previsualizaciones. Es la costumbre que separa un componente bien hecho de uno aceptable: todo componente con aspecto distinto según su estado trae un @Preview por estado. Cuando los estados dependen de una lista de datos, se usa @PreviewParameter y un proveedor:

Variante con todos los estados a la vez (no requiere emulador)

class ProveedorEstado : PreviewParameterProvider<Estado> {
    override val values: Sequence<Estado> = sequenceOf(Estado.OK, Estado.AVISO, Estado.ERROR)
}

@Preview(name = "BadgeEstado · parametrizado")
@Composable
private fun VistaPreviaParametrizada(@PreviewParameter(ProveedorEstado::class) estado: Estado) {
    BadgeEstado(estado = estado)          // el editor genera una fila por cada valor de la lista
}

7. Herramientas para diseñar y probar componentes (CE a)¶

El libro comparaba editores de imágenes (Photoshop, GIMP, Paint.NET, Inkscape). Esas siguen: se usan para crear el material gráfico. Para diseñar y probar el componente en sí, las de 2026 son estas:

Herramienta	Qué hace	Cuándo se usa
`@Preview` y sus variantes	Dibuja el componente en el editor, sin arrancar el móvil.	Cada vez que cambias una propiedad.
`@PreviewParameter`	Genera una preview por cada valor de prueba.	Componentes con estados o listas.
`@Preview(uiMode = Configuration.UI_MODE_NIGHT_YES)`	Preview en tema oscuro.	Comprobar contraste sin tocar el móvil.
Layout Inspector	Árbol real de la interfaz: medidas, colores, orden de composición.	Cuando algo no se ve donde debía.
Compose Testing (`createComposeRule`)	Busca nodos por `testTag` o texto y comprueba lo que se ve.	Pruebas automáticas (CE e).
`lint` / Detekt	Avisos de estilo y errores típicos de Compose.	En el build y en la CI.
Figma, Inkscape, vector asset studio	Material gráfico (iconos, logos) que se convierte a `ImageVector`.	Antes de escribir el componente.

Diagrama de las dos mitades del ciclo de un componente: disenar (Figma, ImageVector, @Preview) y probar (Layout Inspector, Compose Test, lint) — Figura 3. El ciclo de trabajo de un componente: diseñar, previsualizar, ejecutar, medir, probar. Ninguna de las cuatro primeras fases necesita un dispositivo.

8. Integración y empaquetado del componente (CE g)¶

El libro empaquetaba en un .jar y lo añadía a la paleta. Aquí el paquete es un módulo de librería y la “paleta” es el dependencies de Gradle:

Módulo :ui con com.android.library: produce un .aar (Android Archive), que a diferencia del .jar también lleva recursos, drawables y su manifiesto.
Quien consume el kit escribe implementation(project(":ui")) y ya tiene sus componentes: no copia ficheros y no pega el código.
Dentro del módulo, las dependencias se declaran con api y no con implementation: api filtra la dependencia a quien te usa, implementation la esconde. Un kit de UI usa api para Compose, porque quien consume el componente también compila contra Compose.
Para compartirlo con otro proyecto se publica a un repositorio Maven:

Publicar el kit a Maven Local para usarlo desde otro proyecto

plugins {
    id("maven-publish")                        // plugin de publicacion de Gradle
}

publishing {
    publications {
        create<MavenPublication>("release") {
            groupId = "com.example"            // se escribe a mano: es tu "marca"
            artifactId = "uikit"               // nombre del paquete
            version = "1.0.0"                  // versionado semantico: mayor.menor.parche
            from(components["release"])        // el AAR ya construido por el modulo
        }
    }
}
// Orden:  ./gradlew :ui:publishToMavenLocal
// Y en el otro proyecto:  implementation("com.example:uikit:1.0.0")

Comprobación de que el empaquetado es real: el build genera dos artefactos.

Salida real del build del tema

$ ./gradlew :app:assembleDebug :ui:assembleDebugAndroidTest
> Task :ui:compileDebugKotlin
> Task :app:processDebugResources
BUILD SUCCESSFUL in 33s

app/build/outputs/apk/debug/app-debug.apk
ui/build/outputs/apk/androidTest/debug/ui-debug-androidTest.apk

9. Dibujar sobre la interfaz: `Graphics` → `DrawScope` (CE b)¶

java.awt.Graphics (1996) sigue siendo la idea de referencia: un lienzo, un color, coordenadas y figuras. En Compose ese lienzo se llama DrawScope y está disponible dentro de Canvas { } o de Modifier.drawBehind { }.

Libro (`Graphics`)	Compose (`DrawScope`)	Notas
`paint(Graphics g)` sobre escrito	`Canvas { ... }` / `Modifier.drawBehind { ... }`	No hay `update()` ni `repaint()`: al cambiar el estado se vuelve a dibujar.
`g.setColor(Color.green)`	`color = Color(0xFF2E7D32L)` en cada figura	El color es un argumento, no un estado del pincel.
`g.fillOval(150, 70, 50, 70)`	`drawOval(color, topLeft = Offset(150f, 70f), size = Size(50f, 70f))`	Mismas coordenadas, mismo resultado.
`g.fillRect(350, 70, 50, 70)`	`drawRect(color, topLeft = Offset(350f, 70f), size = Size(50f, 70f))`	Ídem.
`g.fillPolygon(xs, ys, 3)`	`Path().apply { moveTo(); lineTo(); close() }` + `drawPath(...)`	El polígono se construye con un `Path`.
`g.drawImage(img, x, y, this)`	`drawImage(image, offset, alpha)`	Ver apartado 11.
`Stroke`/pluma gruesa	`style = Stroke(width = 10f, cap = StrokeCap.Round)`	Trazos redondeados y degradados con `Brush`.

Código 3. Fichero completo del componente de dibujo. Es el código que produjo la Figura 4.

ui/src/main/java/com/example/uikit/LienzoFiguras.kt

package com.example.uikit

import androidx.compose.foundation.Canvas
import androidx.compose.foundation.background
import androidx.compose.foundation.layout.fillMaxSize
import androidx.compose.runtime.Composable
import androidx.compose.ui.Modifier
import androidx.compose.ui.geometry.Offset
import androidx.compose.ui.geometry.Size
import androidx.compose.ui.graphics.Brush
import androidx.compose.ui.graphics.Color
import androidx.compose.ui.graphics.Path
import androidx.compose.ui.graphics.StrokeCap
import androidx.compose.ui.graphics.drawscope.Stroke
import androidx.compose.ui.tooling.preview.Preview

/**
 * Componente: las figuras del libro dibujadas con `DrawScope`.
 *
 * `Graphics` (AWT, 1996) se sustituye por el bloque de dibujo de Compose: dentro de `Canvas`
 * tienes un `DrawScope` con las mismas operaciones de siempre y coordenadas en pixeles.
 * Mismas cifras que el caso practico 2 del libro: ovalo verde en (150, 70) de 50x70,
 * rectangulo amarillo en (350, 70) de 50x70 y triangulo naranja debajo.
 */
@Composable
fun LienzoFiguras(modifier: Modifier = Modifier) {
    Canvas(modifier.fillMaxSize().background(Color.White)) {
        // 1. Ovalo: caja imaginaria de 50x70 en (150, 70) -> drawOval, el fillOval del libro
        drawOval(
            color = Color(0xFF2E7D32L),
            topLeft = Offset(150f, 70f),
            size = Size(50f, 70f),
        )
        // 2. Rectangulo relleno: mismo tamano, 200 px mas a la derecha
        drawRect(
            color = Color(0xFFF9A825L),
            topLeft = Offset(350f, 70f),
            size = Size(50f, 70f),
        )
        // 3. Triangulo: el fillPolygon del libro se construye con un Path de tres vertices
        val triangulo = Path().apply {
            moveTo(250f, 200f)
            lineTo(300f, 270f)
            lineTo(200f, 270f)
            close()                                     // cierra el vertice con el origen
        }
        drawPath(triangulo, color = Color(0xFFEF6C00L))

        // 4. Y una linea de metro: trazo redondeado con degradado y estaciones en blanco
        val via = Path().apply {
            moveTo(60f, 360f)
            lineTo(320f, 360f)
        }
        drawPath(
            path = via,
            brush = Brush.linearGradient(
                colors = listOf(Color(0xFF0277BDL), Color(0xFF4FC3F7L)),
                start = Offset(60f, 360f),
                end = Offset(320f, 360f),
            ),
            style = Stroke(width = 10f, cap = StrokeCap.Round),
        )
        listOf(60f, 190f, 320f).forEach { x ->          // estaciones: circulos con borde
            drawCircle(color = Color.White, radius = 10f, center = Offset(x, 360f))
            drawCircle(
                color = Color(0xFF0277BDL),
                radius = 10f,
                center = Offset(x, 360f),
                style = Stroke(width = 4f),
            )
        }
    }
}

@Preview(name = "LienzoFiguras", showBackground = true, widthDp = 380, heightDp = 420)
@Composable
private fun VistaPreviaLienzo() {
    LienzoFiguras()
}

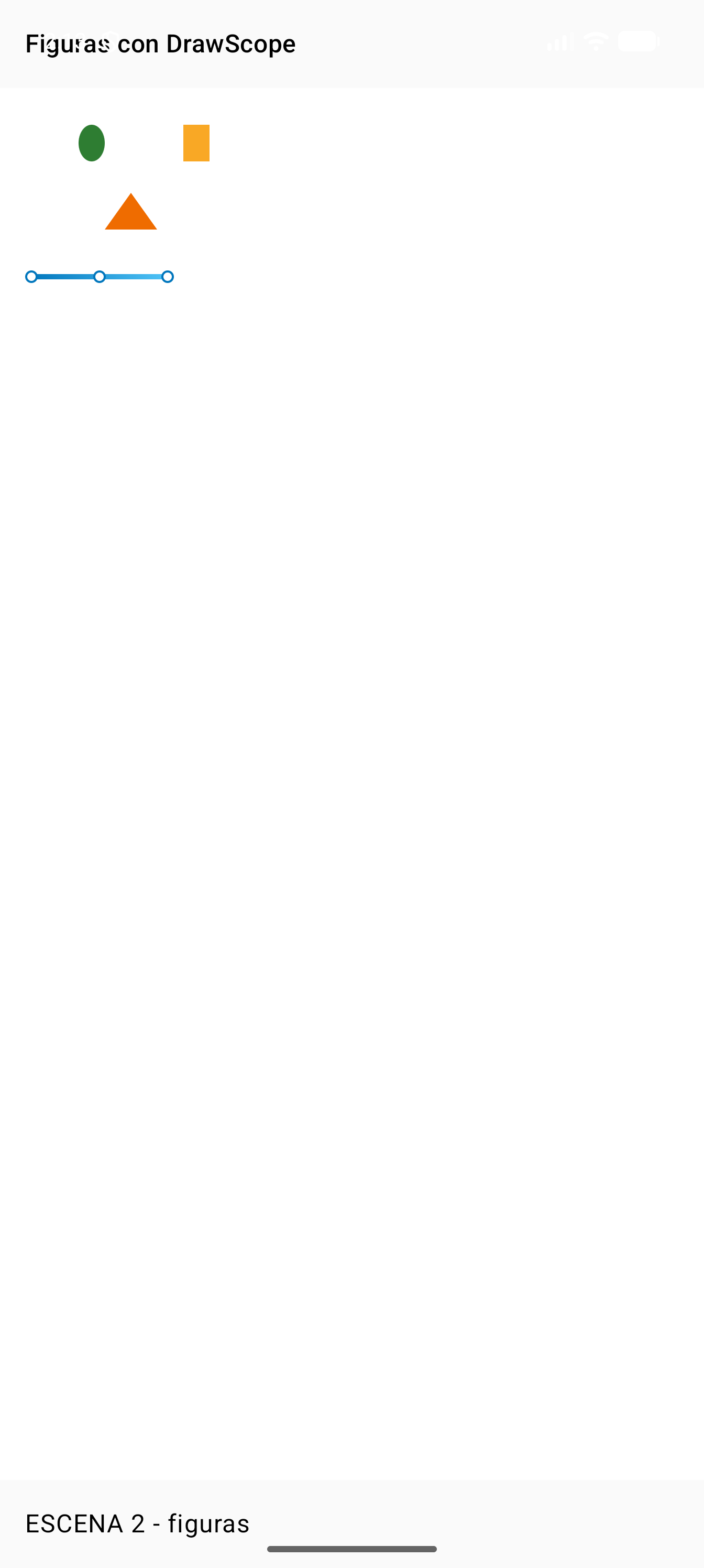

Pantalla Figuras con DrawScope: ovalo verde, rectangulo amarillo, triangulo naranja y una linea azul con tres estaciones blancas — Figura 4. El Código 3 en ejecución: las tres figuras del caso práctico 2 del libro (mismas coordenadas y colores) más una línea de metro con degradado y estaciones.

10. Imágenes en el componente¶

El libro cargaba imágenes con paint porque los contenedores no tenían fondo por URL. Hoy separamos tres casos y cada uno tiene su herramienta:

Caso	Cómo se hace	Claves
Icono o logotipo vectorial del componente	`ImageVector` (creado desde SVG, tema 3) o `vector asset studio`	Escala sin pixelar y pesa cientos de bytes.
Imagen incluida en el paquete (PNG, WebP)	`painterResource(R.drawable.nombre)` dentro de `Image(...)`	Vive en el módulo: va dentro del `.aar`.
Imagen remota (la que el libro cargaba por URL)	librería de carga asíncrona (Coil `AsyncImage`, o `Fresco`)	Ocupa el hueco mientras carga y muestra un error si falla.

Los tres casos, en el mismo componente

@Composable
fun CabeceraConLogo(modifier: Modifier = Modifier, urlLogo: String? = null) {
    Row(modifier.padding(16.dp), verticalAlignment = Alignment.CenterVertically) {
        if (urlLogo == null) {
            Image(                                        // 1 y 2: imagen que viaja en el paquete
                painter = painterResource(R.drawable.ic_logo),
                contentDescription = "Logo de la aplicación",  // obligatoria: la lee el lector de pantalla
                modifier = Modifier.size(40.dp),
            )
        } else {
            AsyncImage(                                   // 3: imagen remota (Coil)
                model = urlLogo,
                contentDescription = "Logo de la aplicación",
                placeholder = painterResource(R.drawable.ic_hueco),  // hueco mientras carga
                error = painterResource(R.drawable.ic_error),        // y aviso si falla
                modifier = Modifier.size(40.dp),
            )
        }
        Spacer(Modifier.width(12.dp))
        Text("Recarga del abono", style = MaterialTheme.typography.titleMedium)
    }
}

Accesibilidad de las imágenes

contentDescription = null es correcto solo en imágenes decorativas. En cuanto la imagen informa de algo (un estado, un precio, un avatar), el texto es obligatorio: sin él el componente no pasa una revisión de accesibilidad, y accesibilidad se evalúa en RA4.

11. Caso práctico 1: “Interfaz del metro” (adaptado)¶

Enunciado (como en el libro). La Red de Transporte Regional quiere una pantalla para recargar el abono mensual. Hace falta un desplegable con los doce meses y que la interfaz confirme la recarga elegida.

Montaje con el kit. La pantalla no dibuja nada “a mano”: compone piezas del módulo :ui.

app/src/main/java/com/example/uikit/demo/MainActivity.kt (escena 3)

/** Escena 3: caso practico 1 (recarga de abono). El evento del componente alimenta la pantalla. */
@Composable
private fun EscenaAbono() {
    var mes by remember { mutableStateOf<Int?>(null) }   // estado de la PANTALLA, no del componente
    Column(
        modifier = Modifier.fillMaxSize().verticalScroll(rememberScrollState()).padding(24.dp),
        verticalArrangement = Arrangement.spacedBy(16.dp),
    ) {
        Text("Recarga del abono", style = MaterialTheme.typography.headlineSmall)
        SelectorMes(                                      // componente del kit: no sabe nada de abonos
            mesSeleccionado = mes,
            onSeleccion = { elegido -> mes = elegido },   // el evento sube el numero de mes
        )
        Card(modifier = Modifier.fillMaxWidth()) {
            Column(
                modifier = Modifier.padding(16.dp),
                verticalArrangement = Arrangement.spacedBy(8.dp),
            ) {
                Text(
                    if (mes == null) "Selecciona el mes que quieres recargar"
                    else "Recargado: ${com.example.uikit.MESES[mes!! - 1]} · 20,00 EUR",
                )
                BadgeEstado(
                    estado = if (mes == null) Estado.AVISO else Estado.OK,
                    texto = if (mes == null) "Falta el mes" else Estado.OK.etiqueta,
                )
            }
        }
        Text("ESCENA 3 - abono")
    }
}

Pantalla Recarga del abono con el boton Elige un mes, una tarjeta que pide seleccionar el mes y una pildora de aviso Falta el mes — Figura 5. El caso práctico con el estado inicial: `mes == null`, así que la tarjeta pide el mes y el badge se pinta en ámbar. Al elegir uno, el evento `onSeleccion` cambia el estado y la misma pantalla pasa a “Recargado: Marzo · 20,00 EUR” con el badge verde.

El detalle con nota: el componente no sabe qué es un abono. SelectorMes solo sabe de meses; la lógica del precio y de la confirmación es de la pantalla. Ese reparto es lo que permite reutilizar el desplegable en una cita médica, una reserva o un formulario de matrícula.

12. Pruebas unitarias del componente (CE e)¶

Una prueba de un componente no comprueba “que el código se ejecuta”, sino que el usuario ve lo correcto. En Compose se hace con createComposeRule: se monta el componente, se busca por su testTag o por su texto y se afirma sobre lo visible.

Código 4. Fichero de pruebas, ejecutado sobre el emulador.

ui/src/androidTest/java/com/example/uikit/BadgeEstadoTest.kt

package com.example.uikit

import androidx.compose.ui.test.assertIsDisplayed
import androidx.compose.ui.test.junit4.createComposeRule
import androidx.compose.ui.test.onNodeWithTag
import androidx.compose.ui.test.onNodeWithText
import org.junit.Rule
import org.junit.Test

/** Pruebas del componente (criterio de evaluacion 3e): se comprueba lo que ve el usuario. */
class BadgeEstadoTest {

    @get:Rule
    val regla = createComposeRule()               // arranca un compose host en el dispositivo

    @Test
    fun muestraLaEtiquetaDeSuEstado() {
        regla.setContent { BadgeEstado(estado = Estado.OK) }
        regla.onNodeWithTag("badge_OK").assertIsDisplayed()      // existe y esta en pantalla
        regla.onNodeWithText("Completado").assertIsDisplayed()   // y pinta la etiqueta del estado
    }

    @Test
    fun elTextoPersonalizadoGanaALaEtiqueta() {
        regla.setContent { BadgeEstado(estado = Estado.ERROR, texto = "Caducado") }
        regla.onNodeWithText("Caducado").assertIsDisplayed()     // la propiedad texto manda
        regla.onNodeWithText("Fallido").assertDoesNotExist()     // y la etiqueta base desaparece
    }
}

Resultado real de la ejecucion

INSTRUMENTATION_RESULT: stream=...
com.example.uikit.BadgeEstadoTest:..

Time: 1.461

OK (2 tests)

Cómo leer la salida de las pruebas

El .. después del nombre de la clase son las dos pruebas: cada letra es una prueba que pasó; una F sería un fallo. Que Fallido (la etiqueta por defecto del estado ERROR) no aparezca cuando se le sustituye el texto es la prueba de que la propiedad funciona: es más útil afirmar la ausencia que contar píxeles.

13. Documentar componentes (CE f)¶

Tres niveles, y los dos primeros no cuestan trabajo porque ya los estás escribiendo:

KDoc en la declaración (/** ... */ con @param): es la ayuda que ve quien usa el componente al escribir, en el autocompletado. Por eso el Código 1 documenta cada propiedad. 2. Previews como documentación viva: un @Preview por estado vale más que un párrafo; el editor las pinta sin compilar la aplicación.
Documentación publicada: con el plugin Dokka los KDoc se exportan a HTML o Markdown, igual que Javadoc/Javadoc.io en el mundo Java.

El mismo nivel de detalle que pide el libro: documentar el componente, no la app

/**
 * Componente: chivato de estado con punto de color y texto.
 *
 * Cada parametro es una **propiedad** del componente...
 *
 * @param estado unico dato obligatorio: de el salen color, punto y texto por defecto
 * @param texto permite sustituir la etiqueta del estado sin crear otro componente
 * @param conPunto apaga el punto de color para las listas donde ya sobra
 */

14. Caso práctico 2: “Formas básicas con DrawScope” (adaptado)¶

El libro pedía sobrescribir paint, llamar a super.paint(g) y encadenar setColor + fillOval + fillRect + fillPolygon. Aquí el equivalente es el Código 3 de esta unidad, con las mismas cifras:

Paso del libro	Paso en Compose
1. Sobrescribir `paint`	Abrir el bloque `Canvas { }` (o `Modifier.drawBehind`).
2. Llamar al `paint` de la superclase	No hace falta: el fondo se pone con `Modifier.background(Color.White)`.
3-4. Verde y `fillOval(150, 70, 50, 70)`	`drawOval(Color(0xFF2E7D32L), Offset(150f, 70f), Size(50f, 70f))`.
5-6. Amarillo y `fillRect(350, 70, 50, 70)`	`drawRect(Color(0xFFF9A825L), Offset(350f, 70f), Size(50f, 70f))`.
7-8. Naranja y `fillPolygon`	`Path` de tres vértices + `drawPath(...)` (en el Código 3, `triángulo`).

Resultado: la Figura 4 de esta página, ejecutada en el emulador.

15. Errores típicos al crear componentes¶

Error	Síntoma	Solución
No aceptar `modifier`	El llamador no puede colocar tu componente; se pone donde tú quisiste.	Primer parámetro opcional: `modifier: Modifier = Modifier` y aplicarlo al contenedor raíz.
Meter `padding` “porque queda bien”	El componente se descoloca al cambiar de pantalla.	El espacio exterior lo pone el `modifier` del llamador; dentro usa `Arrangement.spacedBy`.
Guardar estado que no es tuyo	El componente “se acuerda” de cosas y se contradice al girar la pantalla.	Estado interno solo para lo interno (si el menú está abierto). Lo demás, parámetro + evento.
`implementation` donde toca `api`	Quien usa el kit tiene que volver a declarar Compose.	`api` para lo que forma parte de la interfaz pública del componente.
Sin `testTag`	Las pruebas van buscando textos que cambian con el idioma.	`testTag` estables + afirmaciones por etiqueta y, solo de apoyo, por texto.
Depender de una clase de la app	El módulo `:ui` no compila solo.	El kit no importa nada de `:app`; si hace falta, se pasa como parámetro.

16. Resumen¶

Componente = pieza de código reutilizable con interfaz pública: parámetros de entrada, eventos de salida. En Compose un componente es una función @Composable: no hay clase base que heredar ni paleta en la que registrarlo.
Propiedades = parámetros, y los valores por defecto sustituyen a los setters con defecto del JavaBean. modifier: Modifier = Modifier siempre, para que decida el llamador.
Diseño y prueba sin móvil: @Preview, @PreviewParameter, uiMode, Layout Inspector. Y prueba automática con createComposeRule, afirmando sobre lo visible.
Dibujar a mano sigue existiendo: Canvas { } y DrawScope son la versión actual de Graphics (óvalo, rectángulo, Path, trazos y degradados).
Imágenes: ImageVector desde SVG (tema 3), painterResource para lo empaquetado, carga asíncrona para lo remoto, y contentDescription en todo lo que informe de algo.
Empaquetar: módulo de librería → .aar → implementation(project(":ui")) o publicación Maven. api filtra la dependencia a quien te usa; implementation la esconde.
Documentar: KDoc en cada propiedad + un @Preview por estado + Dokka si hay que publicarlo.

Bibliografía y fuentes¶

Sin libros de editorial: el material se apoya en las especificaciones y documentaciones oficiales del software que se usa en clase.

Documentación oficial de Android y de las herramientas

Android Developers. Jetpack Compose — documentación principal. https://developer.android.com/develop/ui/compose
Android Developers. Crear composables y pasar datos (parametros, slots, Modifier). https://developer.android.com/develop/ui/compose/tutorial
Android Developers. @Preview https://developer.android.com/develop/ui/compose/tooling/previews y Layout Inspector https://developer.android.com/studio/debug/layout-inspector
Android Developers. Pruebas de interfaz con Compose Testing. https://developer.android.com/develop/ui/compose/testing
Android Developers. Dibujo con DrawScope y Modifier.drawBehind. https://developer.android.com/develop/ui/compose/graphics/draw
Android Developers. Gráficos vectoriales (vector drawables) e imágenes. https://developer.android.com/develop/ui/views/graphics/vector-drawable-resources
Android Developers. Módulos de librería y formatos AAR. https://developer.android.com/studio/projects/android-library
Android Developers. Dependencias de la declaración de proyectos de Gradle (api frente a implementation). https://developer.android.com/build/gradle-dependency-catalog
Gradle. Publicación de componentes (plugin maven-publish). https://docs.gradle.org/current/userguide/publishing_maven.html
JetBrains. Dokka, generación de documentación Kotlin. https://kotlinlang.org/docs/dokka-introduction.html
Kotlin Foundation. Enumerations y Properties and accessors. https://kotlinlang.org/docs/enums.html

Espejo histórico del tema (para situar el vocabulario del libro)

Oracle. JavaBeans Focus Guide (especificación JavaBeans). https://docs.oracle.com/javase/tutorial/javabeans/
Oracle. Clase java.awt.Graphics (API de Java SE). https://docs.oracle.com/en/java/javase/21/docs/api/java.desktop/java/awt/Graphics.html

Normativa del módulo

Real Decreto 405/2023, de 29 de mayo (BOE-A-2023-13221). Módulo profesional 0488 Desarrollo de interfaces: RA3 y sus criterios de evaluación a) a h), que son los que ordenan este tema.
